變頻鼓風機的接線和安裝須知

* 來源: 上海茂控機電 * 作者: 小茂控 * 發表時間: 2021-08-10 9:00:36 * 瀏覽: 127

變頻風機可用于一些要求數據精確的工況使用，比如某些實驗室或特殊設備所使用，可通過外設的變頻器來調節高壓鼓風機的轉速，從而來改變風機的參數，如流量、壓力等。

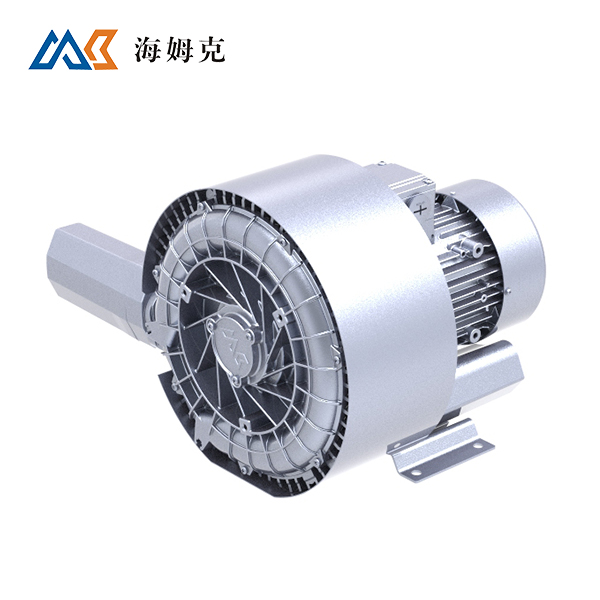

變頻高壓鼓風機與普通風機相比，從外觀上的區別來看，電機后面只多了一個變頻散熱風扇，而這個散熱風機是需要單獨供電的，也就是需要接單相220v或三相380v的電壓（所配的散熱風扇的電壓是根據風機的電壓來選擇配置的。）切不可接到變頻器上，否則會起不到單獨散熱的作用了，無法達到恒定的轉速，也就失去了它的功能。

為什么要加單獨的散熱風扇？因為風機采用變頻方式運行時，轉速調高是可以使用的，如果調低的話，電機會發出具大的熱量，而此時，風機的轉速會隨著頻率的降低而降低，那么就會導致熱量無法散去，從而損壞電機。變頻高壓鼓風機配置的是專用的變頻式電機，變頻范圍在5到70之間，從變頻器上引線出來，接到電機接線柱上就可以，如果反轉的話，隨意調換兩根線就可以了

電機的部分，它的接線方式如普通的一樣，參考：高壓鼓風機接線圖，而變頻器的使用方法可以查看相關說明書。綜上所述：電機接線是連接變頻器的，而變頻風扇是需要直接連接電源的。

變頻高壓風機一般是安裝在各種機械設備上進行的運作，或者單獨的放置在一個地點，但是，在安裝時，我們一般要按照以下的規定：

1、高壓風機的基礎、消音和防震裝置，應符合設備技術文件的要求。

2、現場組裝高壓風機時，繩索的捆縛不得損傷機件表面。

3、高壓風機的潤滑、油冷卻和密封系統的管路等受壓部分應作強度試驗。當設備技術文件無規定時，水壓試驗的壓力應以最高工作壓力的1.25—1.5倍，氣壓試驗的壓力應不高于最高工作壓力的1.05倍。

4、高壓風機的進風管、排風管、閥件、調節裝置等，均應有單獨支撐，機殼不應承受外加荷載，以防機殼變形。

5、高壓風機連接的管路需要切割或焊接時，不應使機殼發生變形，一般宜在管路與機殼脫開后進行。

6、高壓風機的橫向中心線以進出口管道中心為準，縱向中心線以傳動軸為準，其偏差不得大于±5mm。

7、高壓風機的標高以傳動軸為基準點，其偏差不得大于±1mm
